磁通门电流传感器

磁通门电流传感器

在诸多工业/实验室应用场景中,广泛采用非接触式电流传感器对交/直流电流进行高精度测量。赛斯科技推出的PSx系列电流传感器具有高精度、高带宽及高稳定性等特点。同时,可针对用户需求提供适用于不同应用场景的产品定制化服务。

  • 详情介绍

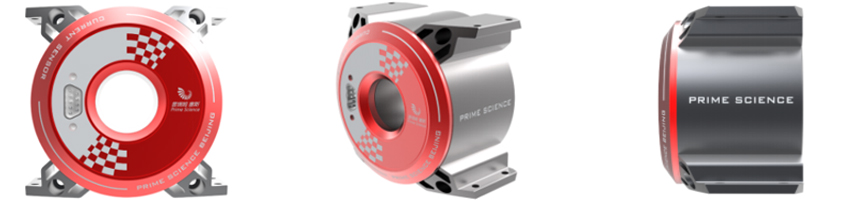

磁通门电流传感器


PSx系列高精度电流传感器(计量级)


传感器主要技术指标:


参数

技术指标

原边电流

50A~24 000A

准确度

1ppm~100ppm

线性度

优于5×10-7

±3dB带宽

~800kHz@0.5% IPM

温度系数

0.5ppm/K

偏置电流稳定性

1ppm/month

供电电压

±(14.25V~15.75V)


产品特性:

磁通门技术,高精度、高稳定性电流测量

应用于非接触式场合,易于安装

极低的温度系数

低电流偏置

具有饱和检测及自恢复功能

高带宽,DC~800kHz(@±3dB)

低温度漂移、低失调电流


高精度电流测试解决方案

在诸多工业/实验室应用场景中,广泛采用非接触式电流传感器对交/直流电流进行高精度测量。赛斯科技推出的PSx系列电流传感器具有高精度、高带宽及高稳定性等特点。同时,可针对用户需求提供适用于不同应用场景的产品定制化服务。

在高精度电流测试领域,赛斯科技作为国内领先的传感器供应商,为医疗行业、电力测试行业、轨道交通、实验室电流测量等提供了优质的解决方案。区别于传统的霍尔式电流传感器,赛斯科技PSx系列电流传感器采用磁通门技术,主要面向高精度交/直流电流及脉冲电流的测试和测量领域;一次、二次电流实现电气隔离,带有工作正常指示功能,有较好的安全性。高性能、高性价比的产品很好的满足了用户的需求,提供的传感器量程从50A到30 000A,精度从1ppm到500ppm的AC/DC电流传感器。

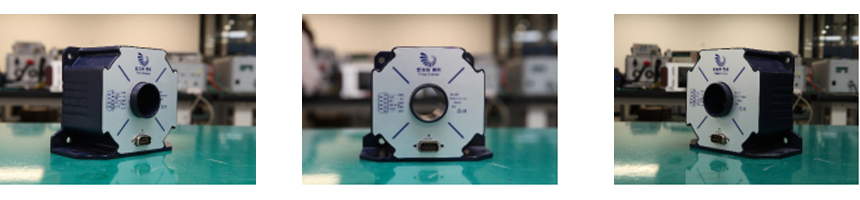

磁通门电流传感器


PSx系列高精度电流传感器(工业级)


电流型:1A10A:





序号

类别

型号

额定电流(A)

二次电流(mA)

准确度(ppm)

1

N系列  100ppm

PSI1A-N

1

 /

100

PSI2A-N

2

 /

100

PSI5A-N

5

 /

100

PSI10A-N

10

 /

100

2

N系列  500ppm

PSI1A-N5

1

 /

500

PSI2A-N5

2

 /

500

PSI5A-N5

5

 /

500

PSI10A-N5

10

 /

500







电流型:20A60A:





序号

类别

型号

额定电流(A)

二次电流(mA)

准确度(ppm)

1

P系列10ppm

PSI60A-P

60

100

10

2

P系列  50ppm

PSI20A-P5

20

 /

50

PSI40A-P5

40

 /

50

PSI60A-P5

60

100

50

3

N系列  100ppm

PSI20A-N

20

 /

100

PSI40A-N

40

 /

100

PSI60A-N

60

100

100

4

N系列  500ppm

PSI20A-N5

20

 /

500

PSI40A-N5

40

/

500

PSI60A-N5

60

100

500







电流型:200A400A:





序号

类别

型号

额定电流(A)

二次电流(mA)

准确度(ppm)

1

Q系列  1ppm

21400(铝壳)

200

200

1

PSI200A-Q

200

200

1

21400(铝壳)

400

400

1

PSI400A-Q

400

400

1

2

P系列  10ppm

PSI200A-P

200

200

10

PSI400A-P

400

400

10

3

P系列  50ppm

PSI200A-P5

200

200

50

PSI400A-P5

400

400

50

4

N系列  100ppm

PSI200A-N

200

200

100

PSI400A-N

400

400

100

5

N系列  500ppm

PSI200A-N5

200

200

500

PSI400A-N5

400

400

500








电流型:700A~1000A





序号

类别

型号

额定电流(A)

二次电流(mA)

准确度(ppm)

1

Q系列  1ppm

PSI700A-Q

700

700

1

PSI1KA-Q

1000

1000

1

2

P系列  10ppm

PSI700A-P

700

700

10

PSI1KA-P

1000

1000

10

3

P系列  50ppm

PSI700A-P5

700

700

50

PSI1KA-P5

1000

1000

50

4

N系列  100ppm

PSI700A-N

700

700

100

PSI1KA-N

1000

1000

100

5

N系列  500ppm

PSI700A-N5

700

700

500

PSI1KA-N5

1000

1000

500







电流型:2000A~3000A





序号

类别

型号

额定电流(A)

二次电流(mA)

准确度(ppm)

1

P系列  10ppm

PSI2KA-P

2000

1000

10

PSI3KA-P

3000

1500

10

2

P系列  50ppm

PSI2KA-P5

2000

1000

50

PSI3KA-P5

3000

1500

50

3

N系列  100ppm

PSI2KA-N

2000

1000

100

PSI3KA-N

3000

1500

100

4

N系列  500ppm

PSI2KA-N5

2000

1000

500

PSI3KA-N5

3000

1500

500







电流型:5000A~24000A





序号

类别

型号

额定电流(A)

二次电流(mA)

准确度(ppm)

1

P系列  10ppm

PSI5KA-P

5000

/

10

PSI10KA-P

10000

/

10

PSI15KA-P

15000

/

10

PSI20KA-P

20000

/

10

PSI24KA-P

24000

 /

10

2

P系列  50ppm

PSI5KA-P5

5000

 /

50

PSI10KA-P5

10000

 /

50

PSI15KA-P5

15000

 /

50

PSI20KA-P5

20000

 /

50

PSI24KA-P5

24000

 /

50

3

N系列  100ppm

PSI5KA-N

5000

 /

100

PSI10KA-N

10000

 /

100

PSI15KA-N

15000

 /

100

PSI20KA-N

20000

 /

100

PSI24KA-N

24000

 /

100

4

N系列  500ppm

PSI5KA-N5

5000

 /

500

PSI10KA-N5

10000

 /

500

PSI15KA-N5

15000

 /

500

PSI20KA-N5

20000

 /

500

PSI24KA-N5

24000

 /

500


电压型产品系列:


电压型:60A~400A





序号

类别

型号

额定电流(A)

额定电压(V)

准确度(ppm)

1

N系列  100ppm

PSU60A-N/SP1

60

5

100

PSU60A-N/SP2

60

10

100

PSU200A-N/SP1

200

5

100

PSU200A-N/SP2

200

10

100

PSU400A-N/SP1

400

5

100

PSU400A-N/SP2

400

10

100

2

N系列  500ppm

PSU60A-N5/SP1

60

5

500

PSU60A-N5/SP2

60

10

500

PSU200A-N5/SP1

200

5

500

PSU200A-N5/SP2

200

10

500

PSU400A-N5/SP1

400

5

500

PSU400A-N5/SP2

400

10

500













电压型:700A~1000A





序号

类别

型号

额定电流(A)

额定电压(V)

准确度(ppm)

1

N系列  100ppm

PSU700A-N/SP1

700

5

100

PSU700A-N/SP2

700

10

100

PSU1KA-N/SP1

1000

5

100

PSU1KA-N/SP2

1000

10

100

2

N系列  500ppm

PSU700A-N5/SP1

700

5

500

PSU700A-N5/SP2

700

10

500

PSU1KA-N5/SP1

1000

5

500

PSU1KA-N5/SP2

1000

10

500







电压型:2000A~3000A





序号

类别

型号

额定电流(A)

额定电压(V)

准确度(ppm)

1

N系列  100ppm

PSU2KA-N/SP1

2000

5

100

PSU3KA-N/SP2

3000

10

100

2

N系列  500ppm

PSU2KA-N5/SP1

2000

5

500

PSU3KA-N5/SP2

3000

10

500
